四川共拓岩土科技股份有限公司是一家提供基础处理工程设计、咨询、自动化装备、高性能材料等全方位服务的高新技术企业。

公司致力于改进、优化、研发各种适合基础处理的各种自动化装备、机具、设备和材料,公司从2015年开始进行大量的技术攻关和研发,目前在自动化装备、机具、设备、材料领域多有突破,获得9项国家发明专利、8项实用新型专利、1项外观设计专利。
新一代的灌浆自动化系统实现按需自动制配浆、按设计参数自动灌浆、按规范要求自动统计成果、后台多平台实时监控等综合功能,目前已在万家口子电站,ABH项目、大瑞铁路等项目进行生产性实验。并开放数据接入智能灌浆专家系统,打造灌浆工程施工智能化、智慧化。



智能灌浆系统


GT-AG自动化灌浆系统由控制中心、通信系统、后台分析系统、制浆站、配送浆设备及管路系统、自动化灌浆站、灌浆自动记录仪、现场控制台等分系统组成。将传统方式下离散的灌浆作业有机的组合起来,形成一个闭环控制系统。该系统实现了灌浆施工全过程自动化、少人化、精细化,做到自动制浆、自动送浆、自动配浆、自动灌浆、数据统计整理,同时配套专家支持系统,可根据大数据云平台适时分析灌浆数据,指.导灌浆参数调整,让灌浆参数与地层更加匹配,为灌浆插上智能的翅膀。


智能灌浆系统

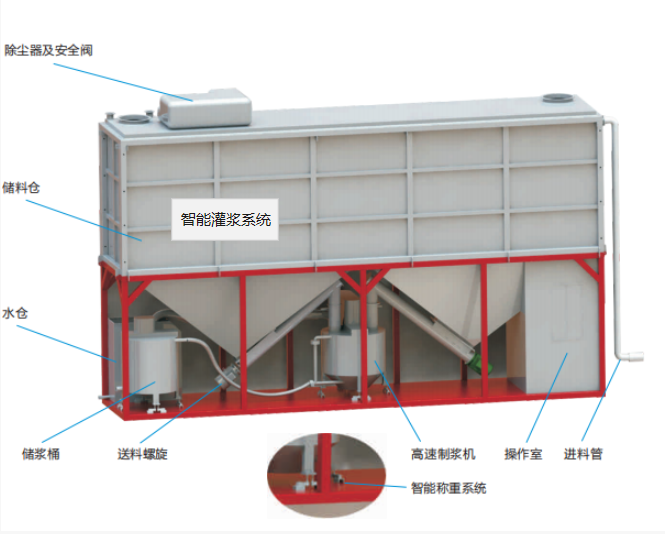

GT-ZJ-50型移动制浆站是专为水利水电、公路、铁路等行业灌浆施工研制开发的自动化制浆设备,相对传统制浆工艺具有少人操作、劳动强度低、生产成本低、符合环保要求等特点。
主要优势
1、占地面积小,仅需20平方米场地;

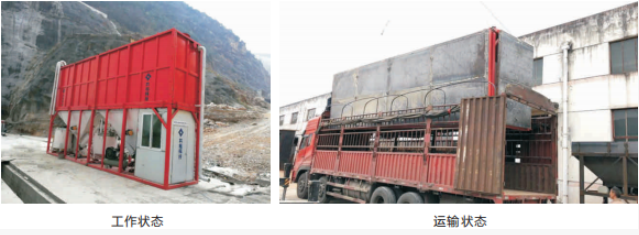

2、设计为折叠式料仓,不超高,不超宽,一体化设计便于安装与运输;
3、非常适用于点多工况,适用于不低于7米的隧道灌浆,设备可直接进洞;
4、制浆效率高,劳动强度低,单台相当于传统四台人工制浆机的制浆效率;
5、相对于传统人工袋装水泥制浆方式,可节约70-80元/吨的制浆成本;
6、可根据产能大小定制相应规格的产品。


智能灌浆系统

智能灌浆系统

智能灌浆系统


自动化灌浆站可以实现灌注浆液水灰比的自动配置与灌注。浆液配置的主要方法是将原浆(水灰比为0.5:1的纯水泥浆液,下同)通过掺加清水而配置成灌浆工艺需求的水灰比,反之也可以将正在灌注的水灰比通过添加原浆调节成需要的水灰比,一句话可以实现“将浓调稀,由稀到浓”随意切换。自动灌注指智能化灌浆控制,做到配浆、灌浆作业一体化、精细化。
该装备可以实现以下四个目标:
1、增强作业各环节的连续性,提高效率;
2、减少人为因素的影响,用仪器进行精密检测与管控,提高整体作业的精细程度;
3、减少作业人员,控制成本;
4、设备集成化程度高,便于整装运输与安装维护,可实现移动式灌浆作业。
自动化灌浆站由控制系统、配浆桶、储浆桶、灌浆泵、流量传感器、压力传感器、密度传感器、控制阀门等组成,可根据设计压力与设计流量自动控制阀门,并按照设计标准控制配浆站配制不同比级的浆液,具有自动控制、精度高等特点。



我司特种设备——智能灌浆系统


GT-JL-I型灌浆自动记录仪主要用于对灌浆过程中压力、流量、浆液密度等参数的实时监测、数据记录和报表打印。

智能灌浆系统



性能特点:
体积小、重量轻,携带方便;
能自动识别连接方式;

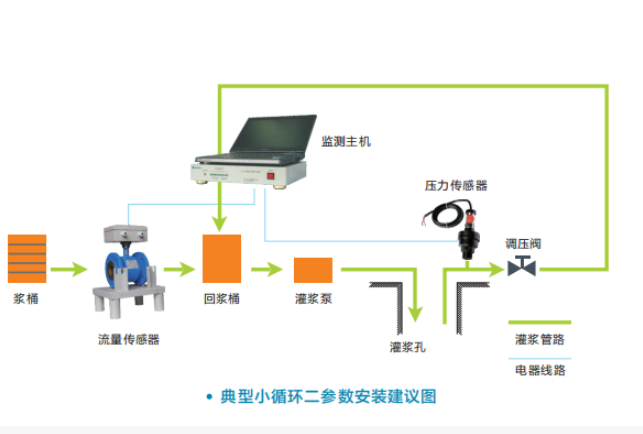

可同时进行四套设备的小循环监测或两套设备的大循环监测;
预留标准接口,可扩展使用多种传感器对温度、位移(抬动)进行监测;
对于不同厂家、不同型号、不同量程的标准电流及电压型传感器具有适应性;
可通过软件对所有传感器进行调零。


智能灌浆系统


GT-JL-II型灌浆自动记录仪由控制系统、传感 器、自动阀门等部分组成,可进行压水试验、普通灌浆、CIN灌浆。


智能灌浆系统


性能特点:
阀门自动控制、无需人为干预,在设定参数情况下自动完成灌浆工作;
可兼容大、小循环流量式计量及称重式计量;
带高压阀门自动调节控制功能,选配自动化阀门控制系统可实现压力、流量自动控制;
内置通讯模块,可与后台数据中心实现实时传递;
可与后台专家系统通讯组网,并通过专家系统大数据分析,优化灌浆过程参数,实现按需灌浆。
